LEB connector

Considerando la propiedad luminiscente de los dispositivos LED, este conector LEB está diseñado como un conector de perfil bajo (altura: 2,7 mm) para iluminación LED, lo que permite ahorrar espacio.

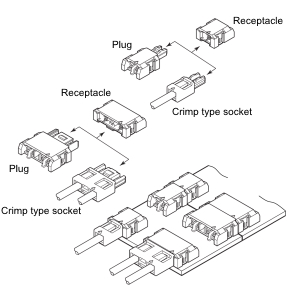

La conexión horizontal entre las placas de circuito impreso (PCB) permite su uso en paralelo, y se ha instalado un mecanismo para absorber la desalineación de la PCB.
El contacto tipo horquilla, con alta presión de contacto (lado del receptáculo) y suficiente recorrido de acoplamiento, proporciona un contacto estable incluso si la PCB se expande y contrae por el calor.

Perfil del producto

Series

LEB connector

Tipo

Tipo crimpado, desconectable, con montaje horizontal en placa y absorción de desalineación

Características

Especificaciones técnicas

Pitch

4mm pitch

Current rating

3A

Voltage rating

300V

Temperature range

–55 a +105 °C

Referencias

Referencias LEB Series
  • 01P-LEBSS-TF
  • 02P-LEBSS-TF
  • 01R-LEBSS-TB
  • 02R-LEBSS-TB
  • SLEB-001T-P0.2
  • LEBRP-01V-S
  • LEBRP-02V-S
