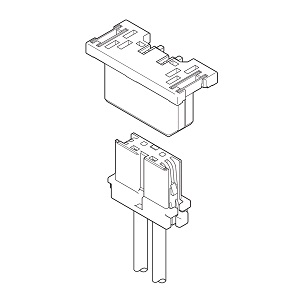

LEX connector

Considerando la propiedad luminiscente del encapsulado LED, este conector LEX está diseñado como un conector de perfil bajo de tipo inferior para equipos de iluminación LED, ahorrando espacio en el lado de montaje. Para facilitar el acoplamiento, incorpora un bloqueo seguro y un mecanismo que evita la inserción incorrecta. Dado que se puede aplicar carga a la pieza soldada durante el acoplamiento, se ha mejorado considerablemente la resistencia de la pieza soldada tras el montaje en la PCB.

Perfil del producto

Series

LEX connector

Tipo

Estilo crimpado, con dispositivo de bloqueo seguro, estilo crimpado, tipo desconectable.

Características

Especificaciones técnicas

Pitch

2.5mm pitch

Current rating

3A (AWG#22)

Voltage rating

300V

Referencias

Referencias LEX Series
  • SSFH-001T-P0.5
  • SSFH-002T-P0.5
  • LEXR-02V-S(HF)
  • LEXR-04V-S(HF)
  • EM02B-LEXSS-TF(HF)
  • EM04B-LEXSS-TF(HF)
