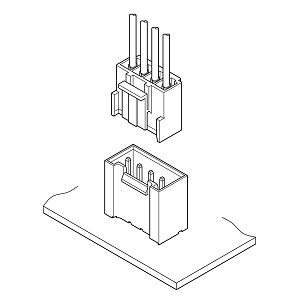

VH connector (High box type)

El cabezal es alto y está completamente protegido para evitar que la resina utilizada para recubrir la placa de circuito impreso entre en contacto con los pines de acoplamiento. Diseñado específicamente para placas de circuito impreso recubiertas de resina («encapsuladas»). *El cabezal está diseñado para admitir conectores VH.
*La carcasa cuenta con un mecanismo de bloqueo que evita que el conector se suelte por vibración. Este mecanismo también evita una inserción incorrecta.

Perfil del producto

Series

VH connector (High box type)

Tipo

Tipo desconectable, estilo crimpado, tipo de caja alta, con dispositivo de bloqueo.

Especificaciones técnicas

Pitch

3.96mm pitch

Current rating

7A (AWG#18) 10A
(1 circuits/AWG#16)

Voltage rating

250V

Temperature range

–25 a +85 °C

Referencias

Referencias VH Series (High Box Type)
  • SVH-21T-P1.1
  • SVH-41T-P1.1
  • VHR-1N
  • VHR-2N
  • VHR-3N
  • VHR-4N
  • VHR-5N
  • VHR-6N
  • VHR-7N
  • VHR-8N
  • VHRR-3N
  • VHRR-5N
  • VHRR-7N
  • VHRR-8N
  • VHS-3V
  • VHS-5V
  • VHS-7V
  • VHS-8V
  • BH1P-VH-1
  • BH2P-VH-1
  • BH3P-VH-1
  • BH4P-VH-1
  • BH5P-VH-1
  • BH6P-VH-1
  • BH7P-VH-1
  • BH8P-VH-1
