ZPD connector

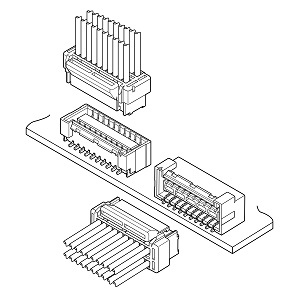

Para corresponder al diseño de PCB de alta densidad, este conector ZPD está diseñado como un conector de tipo doble fila de paso de 1,5 mm con dispositivo de bloqueo seguro.

Perfil del producto

Series

ZPD connector

Tipo

Estilo crimpado, doble fila, con dispositivo de bloqueo seguro.

Especificaciones técnicas

Pitch

1.5mm pitch

Current rating

2A/10 to 30 circuits (AWG#24)
1.5A/32 to 40 circuits (AWG#24)

Voltage rating

100V

Temperature range

–25 a +85 °C

Referencias

Referencias ZPD Series
  • SZPD-002T-P0.3
  • ZPDR-10V-S
  • ZPDR-12V-S
  • ZPDR-14V-S
  • ZPDR-16V-S
  • ZPDR-18V-S
  • ZPDR-20V-S
  • ZPDR-22V-S
  • ZPDR-24V-S
  • ZPDR-26V-S
  • ZPDR-28V-S
  • ZPDR-30V-S
  • ZPDR-32V-1-Z
  • ZPDR-34V-1-Z
  • ZPDR-36V-1-Z
  • ZPDR-38V-1-Z
  • ZPDR-40V-1-Z
  • BM10B-ZPDSS-TF
  • BM12B-ZPDSS-TF
  • BM14B-ZPDSS-TF
  • BM16B-ZPDSS-TF
  • BM18B-ZPDSS-TF
  • BM20B-ZPDSS-TF
  • BM22B-ZPDSS-TF
  • BM24B-ZPDSS-TF
  • BM26B-ZPDSS-TF
  • BM28B-ZPDSS-TF
  • BM30B-ZPDSS-TF
  • BM32B-ZPDZS-TF
  • BM34B-ZPDZS-TF
  • BM36B-ZPDZS-TF
  • BM38B-ZPDZS-TF
  • BM40B-ZPDZS-TF
  • SM10B-ZPDSS-TF
  • SM12B-ZPDSS-TF
  • SM14B-ZPDSS-TF
  • SM16B-ZPDSS-TF
  • SM18B-ZPDSS-TF
  • SM20B-ZPDSS-TF
  • SM22B-ZPDSS-TF
  • SM24B-ZPDSS-TF
  • SM26B-ZPDSS-TF
  • SM28B-ZPDSS-TF
  • SM30B-ZPDSS-TF
  • SM32B-ZPDZS-TF
  • SM34B-ZPDZS-TF
  • SM36B-ZPDZS-TF
  • SM38B-ZPDZS-TF
  • SM40B-ZPDZS-TF
