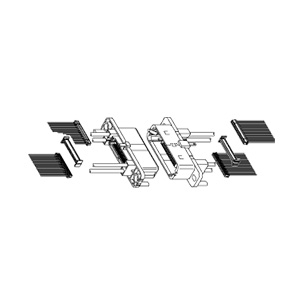

RPZ connector

Conector de cajón híbrido integrado con circuito de alimentación y circuito de señal.

Con mecanismo de baja fuerza de inserción, se garantiza una vida útil de acoplamiento/desacoplamiento de 20 000 ciclos.

Tanto el enchufe como el receptáculo cuentan con protección ESD.

Para la conexión a tierra, este conector está equipado con una pestaña n.° 110.

Perfil del producto

Series

RPZ connector

Tipo

Conector de entrada/salida, tipo cajón

Especificaciones técnicas

Current rating

Signal circuit/1.0A (AWG#26)
Power supply circuit/15A (AWG#14)
Tab/10A (PS connector AWG#16)

Voltage rating

Signal circuit/50V
Power supply circuit/250V

Temperature range

–25 a +85 °C

Referencias

Referencias RPZ Series
  • SRPM-61GG-P0.6
  • SRPM-01GG-P0.6
  • SRPF-61GG-P0.6
  • SRPF-01GG-P0.6
  • 20P-RPZV-K4GG
  • 24P-RPZV-K4GG
  • 26P-RPZV-K4GG
  • 32P-RPZV-K4GG
  • 40P-RPZV-K4GG
  • 20R-RPZV-K2GG
  • 24R-RPZV-K2GG
  • 26R-RPZV-K2GG
  • 32R-RPZV-K2GG
  • 40R-RPZV-K2GG
  • 10CZ-6H
  • 12CZ-6H
  • 13CZ-6H
  • 16CZ-6H
  • 20CZ-6H
  • CZWH-20-S
  • CZWH-24-S
  • CZWH-26-S
  • CZWH-32-S
  • CZWH-40-S
  • SPS-01T-110
  • SPS-41T-110
  • PS-110
